【消防水知识】消防巡检柜的配置 电气标准“怒怼”消防水规
01、高层建筑火灾频发现状
随着城市的快速发展,各种建筑日益增多,建筑内各种易燃性材料随处可见,这大大增加了发生火灾的可能性。尽管目前每幢建筑都配备了消防灭火系统,但经验和教训都证明,火灾的扑救成功与否,主要取决于消防给水设备是否完好。
消防水泵是水灭火系统中的一个重要组成部分,其特点是平时长期不用,一旦使用就要100%发挥作用,由于长期处于闲置状态,加上泵房的环境潮湿,很容易发生消防水泵泵轴和叶轮锈蚀、锈死现象,以致发生火灾时,消防水泵不能正常运转,无法扑灭火灾,导致不可挽回的后果。
我们之所以要配置消防巡检柜,一方面是因为消防泵自动巡检设备凭借其自动巡检,故障报警,智能拓展的功能,可以成为我们日常对消防泵进行管理的有利工具;另一方面国家政策对消防巡检提出了强制要求。
02 、国标法规要求
《GA30.2-2002:固定消防给水设备的性能要求和试验方法》
其实国家早在2002年就在《GA30.2-2002:固定消防给水设备的性能要求和试验方法》中,规定了长期在非运行状态下的消防泵应具有巡检功能及试验方法。并且给出了巡检功能的具体要求,是消防巡检产品的设计起点。见下图

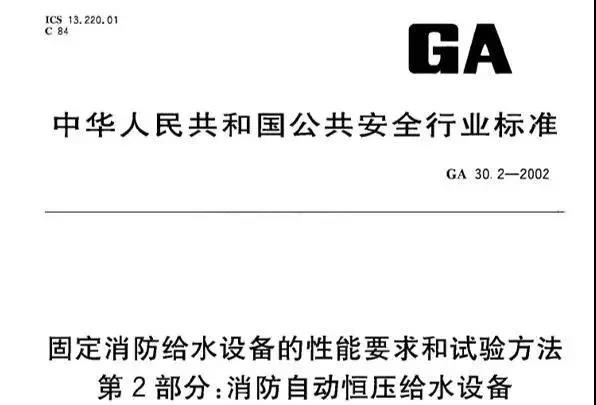

图一:GA30.2-2002封面
图二:GA30.2中关于消防泵自动巡检的功能要求
《GB27898:固定消防给水设备》

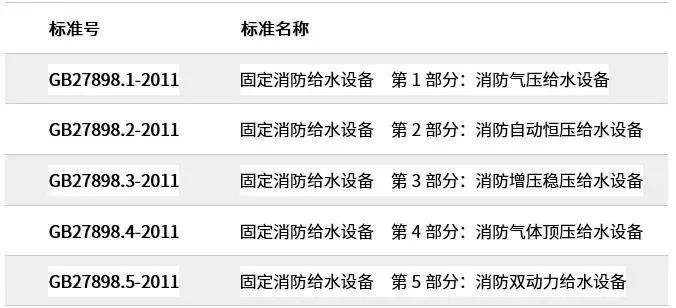

在2011年12月30日,国家又颁布了《GB27898:固定消防给水设备》;该标准作为GA30.2的升级标准,一共分为5个部分,(见下表):
在各个部分标准的前言中,均对该国标的强制执行与推荐执行部分进行了划分,在各个国标第5章内容描述了对固定给水设备的控制要求,属于强制执行部分。其中均提到的对消防泵巡检的要求。下面截取了标准中的描述:

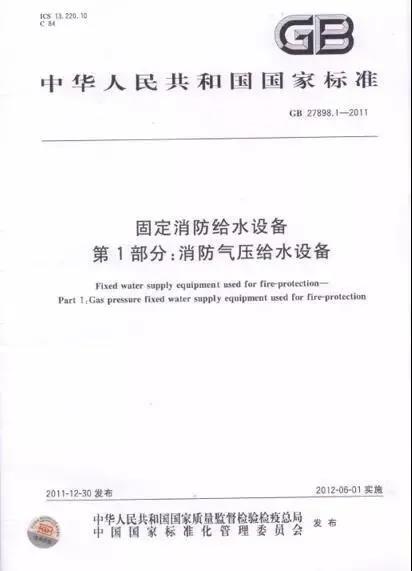

图三:GB27898-2011封面

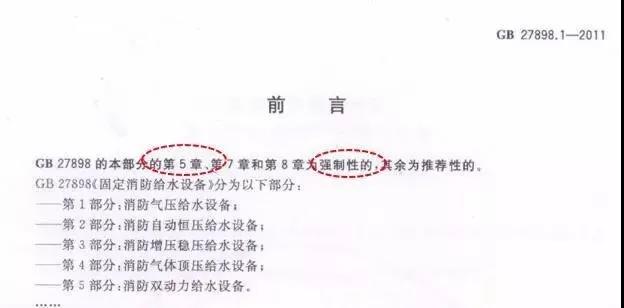

图四:GB27898.1前言表述强制要求划分
GB27898.1的前言部分明确提出第五章属于强制执行部分。

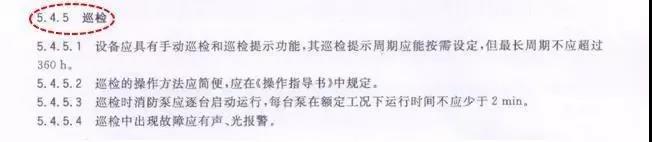

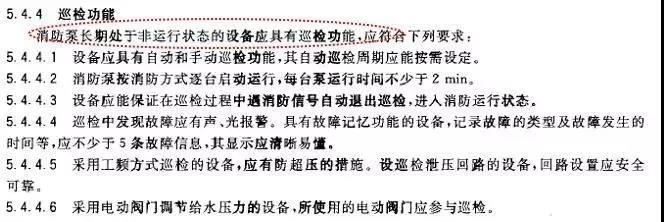

图五:GB27898.1第五章内容中关于巡检的要求
GB27898.1的第五章中对巡检功能提出了具体要求。
《GB50974-2014:消防给水及消火栓系统技术规范》
《GB50974-2014:消防给水及消火栓系统技术规范》首次在标准中推荐性提出了低频自动巡检概念,为自动巡检、电路巡检、工频巡检产品的基本功能和要求给出了描述。

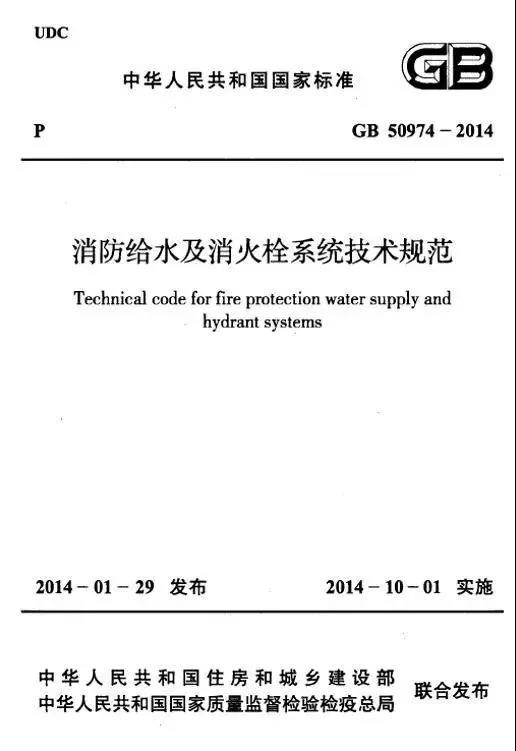

图六:GB50974-2014封面

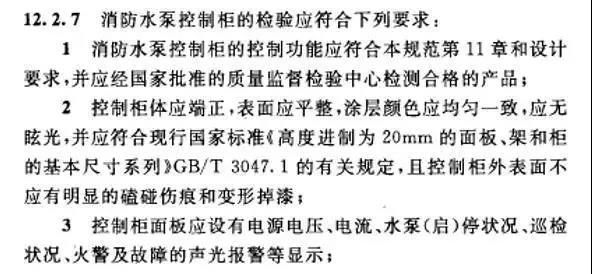

图七:GB50974第12.2.7.3章节
在第12.2.7.3章节中,提出消防水泵控制柜面板应设置巡检状况显示,由此可见,消防水泵控制柜需要进行巡检,实时反馈巡检状况。

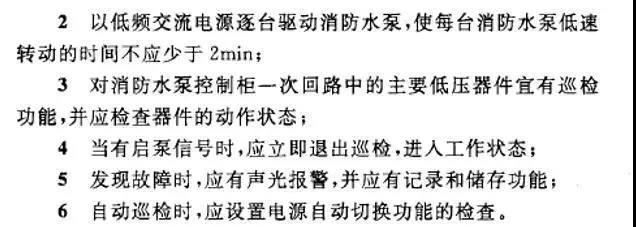

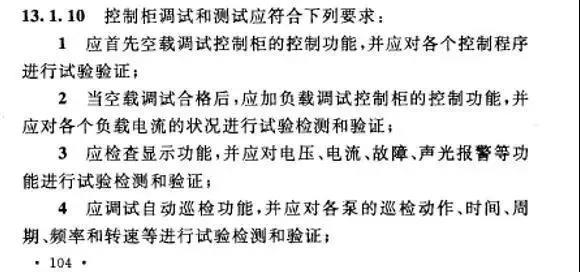

图八:GB50974第13.1.10.4章节
在第13.1.10.4章节中,再次提出水泵控制柜应有自动巡检功能,并对巡检内容给出说明。

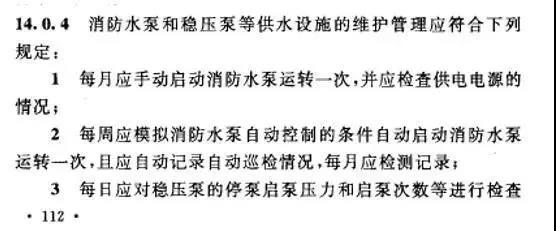

图九:GB50974第14.0.4.2章节
在第14.0.4.2章节中,对巡检周期提出要求,需要每周自动巡检一次,并且记录检测情况。

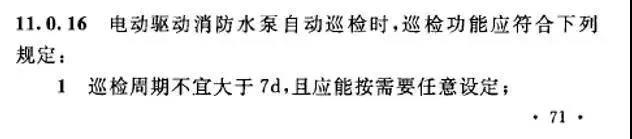

图十:GB50974第11.0.16章节
GB50974-2014第11.0.16章节,给巡检功能作出了最基本的描述。
面对现在越来越多的高层建筑,消防问题日渐突出,传统的人工巡检无法满足实际需求的现状,综合以上国标要求,可见配置消防巡检柜的必要性。
消防巡检柜在巡检时要起到什么作用?
1、巡检作用
巡检柜按设置的周期时间全自动对消防水泵开展逐台低速档巡检,一般每台水泵巡检时转速比为300转/分鐘,巡检运作时间为十分钟;(时间和周期时间可按需设置)并可根据电源开关完成巡检的手全自动转换。
2、全自动撤出巡检进到消防安全的作用
巡检柜在巡检全过程中碰到消防安全数据信号全自动撤出巡检,进到消防安全运作情况。
3、警报及维护作用
巡检柜还具有对短路故障、过电流、电动机关闭电源等故障的警报和维护作用,在巡检全过程中发觉故障传出声光报警器数据信号,报警设备具备故障记忆力作用,记录故障的内容及故障产生的时间。
4、远程控制监控及操纵作用
巡检柜可依据配备远程控制监控和模块,根据系统总线和消防安全监控中心通信,做到在消防安全监控中心视频监控系统运作的目地。
矛盾:民用建筑电气设计标准GB51348-2019>13.7.7民用建筑内的消防水泵不宜设置自动巡检装置。
13.7.7近年来国内推出了消防水泵变频低速巡检装置,这种装置的主控制设备就是变频调速器,其作用是防止消防水泵轴封锈蚀。什么环境才能使消防水泵的轴封锈蚀呢?重度潮湿场所,消防水泵终年无人管理或维护轴封才可能生锈。如果按照《建筑消防设施的维护管理》GB25201-2010的规定按时维护管理,消防水泵轴封不可能生锈,这种用设备代替管理的理念有下列弊端:
1增加无谓的投资。以110kW的消防水泵为例,初投资增加35万元~45万元,不包括运行、维修和管理费用。
2与节能减排基本国策抵触。在节能减排的大环境下,几十千瓦的变频低速巡检装置终日通电运行,浪费电能。
3消防水泵变频低速巡检装置不能带来安全,反而增加隐患。其工作原理是平时变频低速巡检,火灾时,消防水泵控制箱接到启动信号,并在起泵前的0.1s将巡检装置的输出端与消防水泵的主回路断开。否则消防水泵将不能启动。巡检装置是电子设备,寿命有限,如故障不能使其安全地从消防水泵的主回路分离,消防水泵将不能启动,后果不堪设想。
4管理方面的问题,不能用增加设备来解决。试想连简单的接触器控制都管理不好的企业,如何能管理好复杂的变频低速巡检装置。
基于上述原因作出本条规定13.7.12公共建筑屋顶层的消防设备除消防电梯外,一般情况下还设有正压送风机、增压泵等,故明确这类设备的供电要求。
