【消防水知识】消防水系统中倒流防止器的应用
规范《消防给水及消火栓系统技术规范》GB50974-2014中涉及倒流防止器的条文如下:
5.1.12消防水泵【北京嘉恒设备安装有限公司】吸水应符合下列规定:2消防水泵从市政管网直接抽水时,应在消防水泵出水管上设置有空气隔断的倒流防止器;
条文解释:消防水泵从市政管网直接吸水时为防止消防给水系统的水因背压高而倒灌,系统应设置倒流防止器。倒流防止器因构造原因致使水流紊乱,如果安装在水泵吸水管上,其紊乱的水流进入水泵后会增加水泵的气蚀以及局部真空度,对水泵的寿命和性能有极大的影响,为此本规范规定倒流防止器应安装在水泵出水管上。

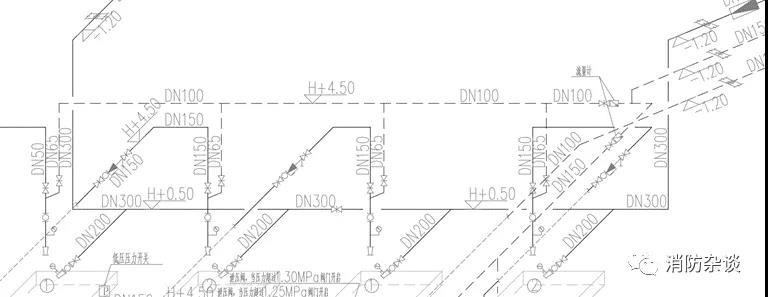

(提示:当在消防水泵出水管设置倒流防止器时,消防水泵测试管路的连接位置设在倒流防止器之前还是之后未见规范或图集中提到。若按照常规接法,即放在倒流防止器之前,由于其有止回阀的作用,那么测试管路将失去对消防管网进行快速放水泄压的功能)下图为某工程设计图,打开测试管路后排的都是市政水,想要对低压压力开关启泵功能测试,则必须找一支消火栓进行放水,无法通过测试管路放水这一快捷途径进行测试。
(P.S.此图将测试管路汇流后流量计合并设为一个,值得借鉴)
6.2.3采用消防水泵串联分区供水时,宜采用消防水泵转输水箱串联供水方式,并应符合下列规定:
4当采用消防水泵直接串联时,应校核系统供水压力,并应在串联消防水泵出水管上设置减压型倒流防止器。

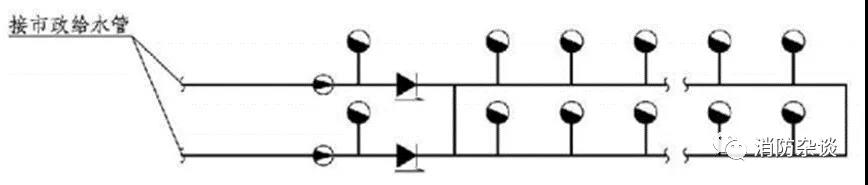

7.3.10室外消防给水引入管当设有倒流防止器,且火灾时因其水头损失导致室外消火栓不能满足本规范第7.2.8条的要求时,应在该倒流防止器前设置一个室外消火栓。
条文解释:7.3.10本条为强制性条文,必须严格执行。倒流防止器的水头损失较大,如减压型倒流防止器在正常设计流量时的水头损失在0.04MPa~0.10MPa之间,火灾时因流量大增,水头损失会剧增,致使室外消火栓的供水压力不能满足0.10MPa的要求,为此应进行水力计算。为保证消防给水的可靠性,规定从市政给水管网接引的入户引入管在倒流防止器前应设置一个室外消火栓。
8.3.5室内消防给水系统由生活、生产给水系统管网直接供水时,应在引入管处设置倒流防止器。当消防给水系统采用有空气隔断的倒流防止器时,该倒流防止器应设置在清洁卫生的场所,其排水口应采取防止被水淹没的技术措施。
条文解释:8.3.5本条为强制性条文,必须严格执行。消防给水系统与生产、生活给水系统合用时,在消防给水管网进水管处应设置倒流防止器,以防消防水回流至合用管网,对生产、生活水造成污染。无论是小区、厂区引入管,以及建筑物的引入管当设置有空气隔断的倒流防止器时,因该倒流防止器有开口与大气相通,为保护水源,该倒流防止器应安装在清洁卫生的场所,不应安装在地下阀门井内等能被淹没的场所。
14.0.6阀门的维护管理应符合下列规定:7在市政供水阀门处于完全开启状态时,每月应对倒流防止器的压差进行检测,且应符合国家现行标准《减压型倒流防止器》GB/T25178、《低阻力倒流防止器》JB/T11151和《双止回阀倒流防止器》CJ/T160等的有关规定。
