【消防规范】《建筑防烟排烟系统》第三章 机械加压送风设施(2)
3.3.7

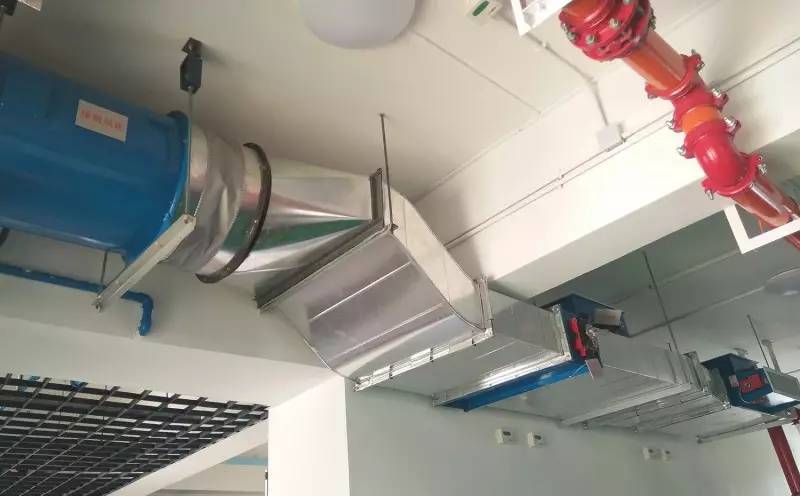

机械加压送风系统应采用管道送风,且不应采用土建风道。送风管道应采用不燃材料制作且内壁应光滑。当送风管道内壁为金属时,设计风速不应大于20m/s;当送风管道内壁为非金属时,设计风速不应大于15m/s;送风管道的厚度应符合现行国家标准《通风与空调工程施工质量验收规范》GB50243的规定。
(送风井(管)道应采用不燃烧材料制作。根据工程经验,由混凝土制作的风道,风量延程损耗较大易导致机械防烟系统失效,因此本标准规定不应采用土建井道。对于送风管道、排烟管道的耐火极限的判定应按照现行国家标准《通风管道耐火试验方法》GB/T17428的测试方法,当耐火完整性和隔热性同时达到时,方能视作符合要求。本条为强制性条文,必须严格执行。)
3.3.8
机械加压送风管道的设置和耐火极限应符合下列规定:
1竖向设置的送风管道应独立设置在管道井内,当确有困难时,未设置在管道井内或与其他管道合用管道井的送风管道,其耐火极限不应低于1.00h;
2水平设置的送风管道,当设置在吊顶内时,其耐火极限不应低于0.50h;当未设置在吊顶内时,其耐火极限不应低于1.00h。
(为使整个加压送风系统在火灾时能发挥正常的防烟功能,除了进风口和风机不能受火焰和烟气的威胁外,还应保证其风道的完整性和密闭性。常用的加压风道是采用钢板制作的,在燃烧的火焰中,它很容易变形和损坏,因此要求送风管道设置在管道井内,并不应与其他管道合用管道井。未设置在管道井内或与其他管道合用管道井的送风管道,在发生火灾时从管道外部受到烟火侵袭的概率高,本条规定未设置在独立管道井内的加压风管应有耐火极限的要求。对于管道的耐火极限的判定也应按照现行国家标准《通风管道耐火试验方法》GB/T17428的测试方法,当耐火完整性和隔热性同时达到时,方能视作符合要求。)
3.3.9
机械加压送风系统的管道井应采用耐火极限不低于1.00h的隔墙与相邻部位分隔,当墙上必须设置检修门时应采用乙级防火门。
3.3.10
采用机械加压送风的场所不应设置百叶窗,且不宜设置可开启外窗。(本条规定的目的是为了保证机械加压送风的效果。在机械加压送风的部位设置外窗时,往往因为外窗的开启而使空气大量外泄,保证不了送风部位的正压值或门洞风速,从而造成防烟系统失效。)
3.3.11
设置机械加压送风系统的封闭楼梯间、防烟楼梯间,尚应在其顶部设置不小于1m2的固定窗。靠外墙的防烟楼梯间,尚应在其外墙上每5层内设置总面积不小于2m2的固定窗。
(通过对多起火灾案例的实际研究后发现:为给灭火救援提供一个较好的条件,保障救援人员生命安全、不延误灭火救援时机,应在楼梯间的顶部设置可破拆的固定窗以及时排出火灾烟气及热量。本条为强制性条文,必须严格执行。)
3.3.12
设置机械加压送风系统的避难层(间),尚应在外墙设置可开启外窗,其有效面积不应小于该避难层(间)地面面积的1%。有效面积的计算应符合本标准第4.3.5条的规定。
